使用前須知

任何人在對產品進行使用、維護、檢修前必須先閱讀本手冊。
只有按廠家的指示使用、維護和檢修，產品的運行才能達到設計要求。用戶應了解如何設定儀表參數，并理解所獲檢測數據的含義。

注 意

為防止電擊危險，打開儀器蓋前一定要關閉電源。為維修取下傳感器前，請斷開電池與儀器的連接。在開蓋的情況下絕對禁止操作。 務必在確認無危險的區域打開儀器蓋及取下傳感器。

本產品獲得本質安全認證。
本產品僅限在 I 級，1 區（A、B、C、D 組）和無危險區域使用。

特別提示

       當儀器從運輸箱中取出或第一次開啟時，可能在檢測腔內存有少量有機/無機氣體，因而 PID 檢測器可能會有幾個讀數。可以在確認沒有有機和有毒氣體的環境中開啟儀器，氣體排空后儀器讀數回零。

       儀器的電池及時在關機的情況下也會慢慢放電，如果儀器未能在 5-7 日內充電，電池電壓可能會很低，因此，最好的方法是讓儀器一直充電，這樣它就會完全充滿并且可以隨時使用。在初次使用前建議用戶充電至少 10 小時， 可參閱本手冊相關內容進行電池充電和更換。

       在儀器使用過程中不要取下過濾器，否則灰塵進入會降低測量數據精度、縮短傳感器使用壽命甚至損壞傳感器！

警 告

靜電安全： 僅用濕布擦拭。
出于安全考慮，本產品只能由專業人士進行操作和維修，在進行操作和維修前必須完全閱讀和理解本手冊。
只可使用 RAE 公司的電池配套，配件號為：059-3051-000。該儀器未在存有爆炸氣體并且其中氧氣含量超過 21%的氣氛中進行測試。其它來源的配件可能會降低本質安全等級。充電過程一定要在確認沒有危險的環境中進行。
新舊電池或是不同廠家生產的電池不可混用。
所有新購買的 RAE 公司的儀器在使用和維修前應該用已知濃度的校正氣體進行校正。
為取得最大的安全性，每天使用前用已知濃度的校正氣體檢查儀器上傳感器的準確度。
不要在危險區域使用計算機的 USB 接口進行通信。

安全級別：        美國、加拿大：UL、 cUL 認證，Class I, Division 1, Group A, B, C, D
歐洲：ATEX II (1G EEx ia IIC T4) IECEx(Ex ia IIC T4)
EMI/RFI：        強力抗電磁/射頻干擾；符合 EMC R&TTE (射頻模塊)標準報警設置：              單獨設置 TWA、STEL 和高/低報警限值
操作模式：        衛檢模式或調查模式
報警：            95dB@30cm 的蜂鳴器以及 LED 紅燈閃動提示氣體超標、電池電壓不足或傳感器故障
報警模式：        鎖定或自動重置
時鐘：            對所采集數據信息自動作日期和時間標記
數據采集：        260,000 點的數據容量，帶以時間日期標記、序列號、用戶 ID、檢測點 ID 等
通信：            可通過充電機座或 Bluetooth TM（藍牙裝置，需選購），利用計算機下載檢測數據、上傳儀器參數設定；可選內置的無線模塊實現無線數據傳輸
采樣泵：          內置，流速 450-550cc/min
使用溫度：        -20º C to 50º C (-4º to 122º F)
使用濕度：        0% to 95%相對濕度（無冷凝）
外殼（含橡        高性能橡膠，防水防塵，配橡膠保護套；換電池時無需卸下橡膠保護套）： 膠套

電池充電

使用之前，應保證電池電量充足。
充電時，把儀器放在充電座上，讓儀器底部的接點與充電座的接點充分接觸， 即可充電，而無需借助連接線。
注意：在將儀器插入充電座之前，先檢查一下各接點是否清潔，若有污垢，應先用軟布將其擦拭干凈。請勿使用溶劑或清潔劑。
請按以下步驟充電：

1. 把 AC/DC 適配器的柱式連接線插入充電座。
2. 將 AC/DC 適配器連接到墻上的電源插座。
3. 把儀器斜靠在充電座上，向下按，直至固定，充電座上的 LED 燈亮起。
4.  儀器自動開始充電。充電座上的“Primary”綠色指示燈閃動，表示充電開始。充電時，屏幕顯示“Charging…”的提示，同時斜紋電池符號也會閃動。
    電池充滿后，電池符號停止閃動，顯示滿格。屏幕上出現“Fully Charged”的提示。充電座上的綠燈持續發亮。

   注意：如果屏幕上顯示充電錯誤符號（如右圖），檢查儀器或是充電電池的放置是否正確，如果確認后仍然顯示錯誤提示，請參閱本用戶指南的故障 排除部分。
   注意：如果在儀器或充電電池持續充電超過10小時的情況下出現充電錯誤符號和“充電過久”的提示，則代表儀器電池尚未充滿。此時應更換電池，并確保儀器（或待充電池）的接點與充電座的接點連接妥當。如果仍然提示錯誤信息，請與經銷商上海京工實業有限公司或RAE公司技術支持聯系。

給備用電池充電
可以將鋰電池從儀器中取出單獨充電。充電座同時支持機內機外兩種充電模式。對鋰電池進行機外充電時，先對準電池盒接口與充電座接口，并利用充電座上的彈簧卡子將電池固定，即可充電，無需借助其他連接線。

1. 把 AC/DC 適配器的柱式連接線插入充電座。
2. 將電池插入充電座，對準鍍金接口與對應的充電接口。
3. 將 AC/DC 適配器連接到墻上的電源插座。

 電池自動開始充電。充電過程中，充電座上的“Secondary”綠色指示燈閃動， 充電完成后，指示燈持續發亮。
電池盒向后推，然后從充電座的電池槽中取出。

注意：如需更換鋰電池盒，可從RAE公司獲取電池套件（部件號：059-3051-000）。
注意：將4個AA堿性電池（限用Duracell MN1500 或 Energizer E91）與堿性電池適配器（部件號：059-3052-000）配套使用，可替代鋰電池盒。

警告！

為減少點燃危險氣體的危險，一定要在已知沒有危險氣體的環境中對電池充電，更換電池也是如此。

電壓不足警報

當電池電壓降至預設警報值以下時，儀器將發出每秒 1 次閃光每分鐘 1 聲鳴叫的報警信號，顯示屏上右圖所示的電池符號每秒閃動 1 次。10 分鐘內關閉儀器，將電池放入充電座充電，或者更換新的已充滿的電池。

時鐘電池

儀器內部的印刷電路板上裝有1枚時鐘電池。它的使用壽命很長，一般可持續使用5年，可防止在取下鋰電池或堿性電池的情況下丟失內存中的儀器設定。該電池必須由RAE公司專門的技術人員來更換，用戶不得自行更換。

關閉儀器時的數據保護

當儀器關閉后，所有的當前數據，包括最后檢測的數據均被消除，但數據采集的記錄被保存在儀器的內存中，即使取下電池也不會丟失。

用戶界面

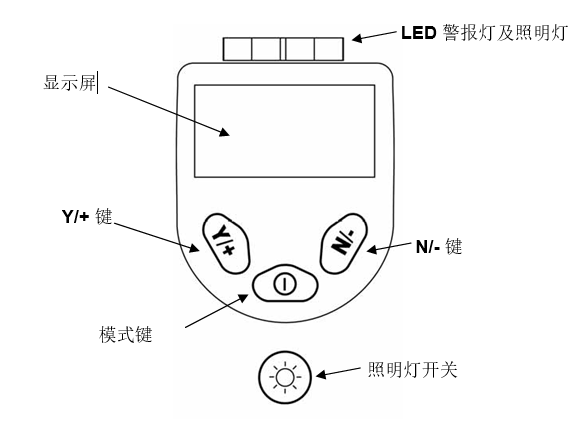

儀表的操作界面含顯示屏、LED 燈、報警器以及以下四個操作鍵：
Y/+鍵模式鍵N/-鍵
照明燈開關
儀表的各項功能，如檢測讀數、時間、電池狀態等反饋信息將顯示在液晶屏上。

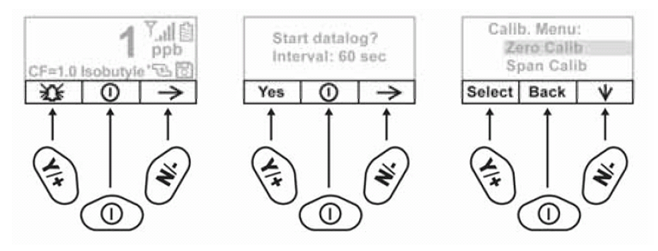

除標示的功能外，Y/+鍵、模式鍵、N/-鍵也是“自定義功能鍵”，可以通過不同的菜單選項來控制各種參數。在每個功能菜單中，操作鍵控制一個參數。
顯示屏下方有三個方格，表示操作鍵的功能，并隨著菜單的變化而變化，但在所有菜單項下，左邊的方格對應 Y/+鍵，中間的對應模式鍵，右邊的對應 N/-鍵。以下三個圖例表明不同菜單項下操作鍵具有不同功能。

顯示屏

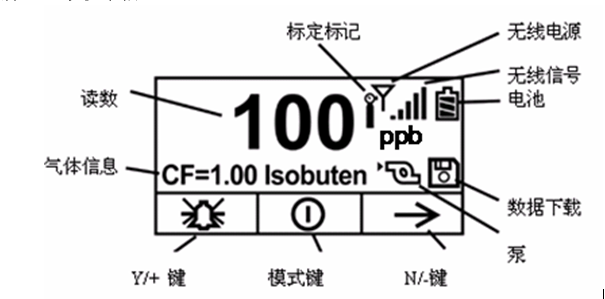

顯示屏上顯示以下信息:

圖表                氣體濃度隨時間變化的圖示
氣體信息            顯示校正系數及標定氣體種類
儀表讀數            儀表測出的氣體濃度
需要標定            代表應該進行標定
無線連接            代表是否開啟或關閉了無線連接
無線信號            信號條（共 5 條）代表信號強弱
電池                電池符號中的斜杠（共 3 條）代表剩余電量
采樣泵              代表采樣泵正在工作中
數據存儲            代表是否開啟或關閉了數據存儲Y/+鍵              代表此時 Y/+鍵的功能
模式鍵              代表此時模式鍵的功能
N/-鍵               代表此時 N/-鍵的功能

儀器操作

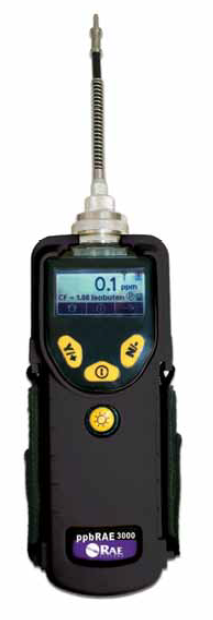

PpbRAE 3000 是一款適于在危險環境下工作的寬量程的 VOC 氣體檢測儀，可實時提供檢測數據，一旦氣體超限，立即自動激活報警裝置。儀器在出廠前已預先設定報警限值，并通過標準氣標定了傳感器，但在初次使用之前，應測試儀器是否進行了有效的標定。儀器充滿電并適當標定后，可立即投入使用。

打開儀器

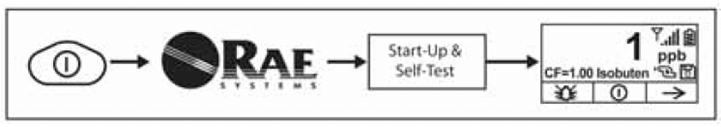

1. 在關閉狀態下，長按模式鍵打開儀器。
2. 顯示屏打開時，松開模式鍵。

采樣泵狀態

重要信息!

采樣泵打開時，應確保采樣泵進氣口和排氣口未被異物堵塞，否則可能造成采樣泵過早磨損、讀數出錯或停轉。正常工作狀態下，屏幕上交替顯示采樣泵進氣和排氣的符號，如下圖所示：

采樣泵在暫停周期（以清洗 PID 燈），屏幕上將交替顯示如下符號：

采樣泵發生故障或阻塞時，屏幕上出現閃爍符號，如下圖所示：

在這種情況下，請參閱本指南的故障排除部分。

標定狀態

如出現以下情況，則儀器需要重新標定：

• 紫外燈型號改變（如：10.6 eV 變?yōu)?9.8 eV）
• 更換傳感器
• 距離上次標定的時間已超過 30 天
• 更換標定氣體種類

操作模式

根據出廠設置和產品型號，儀器可在不同的操作模式下工作。
更換操作模式有時需要輸入密碼或通過導航，有時必須利用 ProRAE Studio 軟件。
默認情況下，儀器的操作模式設定為： 用戶模式：基本模式
操作模式：衛檢模式
其他模式還包括：

用戶模式：基本模式 用戶模式：高級模式   用戶模式：高級模式操作模式：調查模式 操作模式：衛檢模式         操作模式：調查模式
通過 ProRAE Studio 軟件，可選擇切換到其他操作模式。此外，診斷模式方便于維護技術人員分析故障。

基本用戶/衛檢模式(默認設定)

默認狀態下，儀器在基本用戶/衛檢模式下操作。在此模式下，可操作最常用的功能， 較少進行調整參數。
按N/-可切換到下一個頁面，全部顯示完畢后返回主菜單。如未在60 秒內按鍵，也會返回主菜單。
注意：查看以下菜單時，可按模式鍵關閉儀器。

此時，可進行零點氣體（新鮮空氣）標定。如果環境空氣是清潔的，也可以使用。否則，應使用氣瓶裝的零點校正氣體。
按“開始”鍵啟動零點標定，此時屏幕會依次出現“零點標定…”和 30 秒的倒計時。
注意：按模式鍵可取消操作，跳過零點標定。零點標定結束后，出現以下提示信息：
零點標定完成！ 讀數 = 0 ppb
儀器開始?xì)怏w檢測和數據采集。

注意：菜單顯示平均值/峰值、日期/時間/溫度、標定氣體/檢測氣體/校正系數或是 PC 通信等畫面時，如果 60 秒內沒有任何按鍵操作，儀器將自動返回主菜單。

報警信號

儀表處于檢測狀態時，將氣體濃度與預設報警限值（氣體濃度報警限值設置） 比較，一旦超過限值，立即激活蜂鳴器和紅色 LED 燈，提醒用戶危險情況。
另外，當電池電壓降至低于預設最低電壓、紫外燈損壞、泵停止時，儀器也將發出聲光報警。

報警信號一覽

報警提示	報警條件	報警信號
HIGH	氣體濃度超過高限報警	每秒 3 次鳴叫/閃光*
OVR	氣體濃度超過量程	每秒 3 次鳴叫/閃光*
MAX	氣體濃度超過最大范圍	每秒 3 次鳴叫/閃光*
LOW	氣體濃度超過低限報警	每秒 2 次鳴叫/閃光*
TWA	氣體濃度 超過“TWA” 限值	每秒 1 次鳴叫/閃光*
STEL	氣體濃度超過 “STEL” 限值	每秒 1 次鳴叫/閃光*
泵符號閃動	泵故障	每秒 3 次鳴叫/閃光
Lamp	PID 燈損壞	每秒 3 次鳴叫/閃光，顯示“Lamp”
電池符號閃 動	電池電壓不足	每分鐘 1 次鳴叫/閃光，電池符號每 分鐘閃動 1 次
CAL	標定失敗，或需重新標定	每秒 1 次鳴叫/閃光
NEG	氣體測量讀數小于存儲的標 定值	每秒 1 次鳴叫/閃光

*注意：僅限于衛檢模式。在調查模式下，每秒鳴叫/閃光的次數（1-7）由樣氣的濃度決定。氣體濃度越高，則鳴叫/閃光的頻率越高。

預設報警限值以及標定

在出廠前，儀器已經標準氣體標定，并預設了報警限值。

標定氣體(異丁烯)	擴展標定	濃度單位	低限	高限	TWA	STEL
ppbRAE 3000	10	ppm	10	25	10	25



在理想狀態下，工廠提供的電池可以滿足最多 16 小時的正常操作 （無報警鳴叫）。如果電池使用時間較長或使用條件不利（如室溫較低），電池的容量將有很大的降低。

堿性電池適配器
每臺儀器均配備一個堿性電池適配器。它需 4 節 5 號堿性電池以替代儀器內的充電電池，可持續使用大約 12 小時。它可以用在由于沒有時間充電的緊急情況下替換充電鋰電池。



標定調節器

標定調節器用于標定過程，可以調節從標準氣氣瓶倒儀器氣體入口的氣體流速。流量控制器允許的最大流速為 0.5L/min（每分鐘 500 cc）。另外，可使用基于需要的流量控制器或 Tedlar 氣袋以獲得準確的氣流。


有機氣體調零套件

此套件用于過濾可能影響零標定讀數的有機氣體污染物。使用時，將過濾器與儀器進氣口相連即可。


標準二點標定 (零氣和標氣)

進入標定

1. 長按模式鍵和 N/-鍵，直到屏幕出現密碼輸入提示。
2. 在基本用戶模式下，標定無需輸入密碼，只需按模式鍵即可。

注意：如不小心按了 Y/+或改變了輸入的數字，請按模式鍵，自動退回標定菜單。
用戶有如下選擇：

• 按 Y/+鍵確定選項（零點標定或擴展標定）。
• 按模式鍵退出標定，返回主菜單，繼續氣體檢測。
• 按 N/-改變標定類型。

零點（清潔空氣）標定

這一過程決定儀器的零點。進行清潔空氣標定時，通過標定適配器將儀器連接到“清潔”空氣氣源，如氣瓶或 Tedlar 氣袋（選購附件）。清潔空氣應為潔凈、干燥、不含任何有機雜質、氧含量為 20.9%。如果沒有這種氣瓶，也可使用不含任何可檢測污染物的環境空氣和活性炭過濾器。
在零點標定菜單項下，可以進入零點標定，也可以跳過零點標定進入擴展標定。如需退出標定，可以返回初始標定菜單。

• 按 Y/+開啟標定。

按模式鍵退出，返回標定主菜單。按 Y/+鍵進入零點標定后，儀器顯示如下信息：

注意：此時如要退出標定，可按模式鍵，返回標定主菜單，標定類型選擇為擴展標定。


3. 開始標定后，倒計時 30 秒，儀器顯示如下信息： Zeroing...

零點標定過程中，用戶無需任何操作，儀器會自動完成標定。
注意：標定過程中，按 N/+鍵可退出零點標定，進入擴展標定，儀器顯示“Zero aborted” 的確認消息和擴展標定菜單。

零點標定完成后，儀器顯示以下信息：

Zeroing is done!
Reading = 0.0 ppm

此時回到標定菜單，標定類型選擇為擴展標定。

擴展標定

該操作過程的目的是為了測定單個傳感器校正曲線的第二點。此時需要一瓶標準參考?xì)怏w（標準氣體），并配以 500 從 cc/min 流速的流量調節閥。若氣體流速為等于或略微超過儀器內泵的流速，則需要選配 500cc/min 流速的流量調節閥。另外， 也可以將標準氣體裝入 Tedlar 氣袋或?qū)肓髁空{(diào)節閥。連接標定適配器端至儀器進氣口，連接另一端至 Tedlar 氣袋或者流量調節閥。
另一種方法，是利用流量調節閥將流速大于 500 cc/min 的氣流通過 T 型管或開口管疏散。
在擴展標定的菜單項下，可進行擴展標定，也可返回零點標定菜單，或者退出標定，返回初始的標定菜單。


• 按 Y/+鍵進入擴展標定。
• 按 N/-鍵跳過擴展標定，返回零點標定。
• 按模式鍵退出擴展標定，并返回初始的標定菜單。


如果按 Y/+鍵進入擴展標定，儀器顯示標氣名稱（默認為異丁烯）及氣體濃度
（單位為 ppm）以及提示信息：


注意：如果按模式鍵，則取消擴展標定，并返回零點標定選項。


3. 擴展標定開始后，儀器顯示如下信息：


Calibrating...（標定中…）

擴展標定過程中，儀器顯示 30 秒倒計時，自動標定開始，用戶不需進行任何操作。
注意：如需中止標定，標定開始后，可按 N/-鍵退出，此時出現確認信息：“Span is aborted！”（放棄擴展標定），界面切換到零點標定菜單，繼而可啟動零點標定， 或者退回初始的標定菜單。

完成擴展標定后，出現類似下面的信息（數值僅為舉例參考）：

Span 1 is done! （Span 1 完成！）
Reading = 10.0 ppm（讀數=10.0 ppm）

儀器隨后退出擴展標定，返回零點標定菜單。


退出二點標定（基本用戶級別）

完成標定后，按模式鍵，儀器顯示“Back”（返回），提示以下信息：

Updating settings…（設置更新中…）

儀器更新完設置后，返回主菜單，開始或重啟氣體檢測功能。

三點標定

為了增加儀器的精確度，可在完成上述零點標定和擴展標定后，再進行一次擴展標定。儀器設定修改為允許進行第 3 次標定。完成此項操作，必須通過計算機和ProRAE Studio 軟件，并且需要更高濃度的標氣。

注意：以上設置完成后，以后如果需要再次進行三點標定，不用通過 ProRAE Studio軟件重新設置。但必須通過 ProRAE Studio 軟件，才能取消三點標定功能。

先對儀器進行零點標定和擴展標定。第一次擴展標定（Span 1）完成后，儀器提示可進行第二次擴展標定（Span 2）。The process is identical to the first calibration. 標定步驟與第一次相同。在第一次擴展標定（Span 1）后，如要放棄三點標定，也可以選擇返回零點標定菜單。

擴展標定 2

完成此項標定，至少需要一個配有 500 cc/min 的流量調節閥的標準參照氣體（標氣）的氣瓶。

注意：此氣瓶的氣體濃度須高于第一次擴展標定的氣體濃度。
如果氣體流速為等于或略微超過儀器內泵的流速，則需要選配 500cc/min 流速的流量調節閥。另外，也可以將標準氣體裝入 Tedlar 氣袋或?qū)肓髁空{(diào)節閥。連接標定適配器端至儀器進氣口，連接另一端至 Tedlar 氣袋或者流量調節閥。
另一種方法，是利用流量調節閥將流速大于 500 cc/min 的氣流通過 T 型管或開口管疏散。
在擴展標定的菜單項下，可進行擴展標定，也可返回零點標定菜單，或者退出標定，返回初始的標定菜單。


• 按 Y/+鍵進入擴展標定 2。
• 按 N/-鍵跳過擴展標定，返回零點標定。按模式鍵退出擴展標定，并返回初始的標定菜單。

如果按 Y/+鍵進入擴展標定，儀器顯示標氣名稱（默認為異丁烯）及氣體濃度
（單位為 ppm）以及如下提示信息：

Please apply gas...（請使用氣體…）


1. 打開標氣閥門。
2. 按 Y/+啟動標定。


注意：如果按模式鍵，則取消擴展標定，并返回零點標定選項。


3. 擴展標定開始后，儀器顯示如下信息：


Calibrating...（標定中…）

擴展標定過程中，儀器顯示 30 秒倒計時，自動標定開始，用戶不需進行任何操作。

注意：如需中止標定，標定開始后，可按 N/-鍵退出，此時出現確認信息：“Span is aborted！”（放棄擴展標定），界面切換到零點標定菜單，繼而可啟動零點標定， 或者退回初始的標定菜單。

完成擴展標定后，出現類似下面的信息（數值僅為舉例參考）：

Span 2 is done! （Span 2 完成！）
Reading = 1000 ppm（讀數=1000 ppm）

儀器隨后退出擴展標定，返回零點標定菜單。注意：讀數應接近標氣濃度。

退出三點標定

完成標定后，按模式鍵，儀器顯示“Back”（返回），提示以下信息：

Updating settings…（設置更新中…）

儀器更新完設置后，返回主菜單，開始或重啟氣體檢測功能。

編程模式

在衛檢模式和調查模式下，都可以進入編程模式，如果當前的用戶模式設置為基本模式，則進入前必須輸入 4 位密碼。

進入編程模式

1.長按模式鍵和 N/-鍵，直到出現密碼輸入框。
2.輸入 4 位密碼：


• 按 Y/+鍵增加數值（0-9）。
• 按 N/-鍵移動到下一個數位。
• 鍵入完成后按模式鍵。


如果輸入中出錯，可以按 N/-鍵變換編輯的數位，并按 Y/+鍵修改某個數位上的數值，直到正確輸完每個字符。

注意：默認狀態下，密碼為 0000。

進入編程模式后，可以看到如下界面：
注意：要修改密碼，必須將儀器連接到計算機，通過 ProRAE Studio 軟件來實現。根據軟件的指令進行密碼修改。

標定圖標如下，處于高亮顯示狀態。按 N/-鍵變換編程菜單，菜單名稱顯示于屏幕上部，相應圖標被高亮顯示。按 N/-鍵，屏幕從左至右，依次顯示菜單項，如下圖所示：

注意：最末的菜單（儀器設置）出現時，按 N/-鍵，返回標定菜單。

編程模式菜單

在編程模式下，只要輸入密碼，即可修改儀器 設置，包括標定儀器，修改傳感器設置，輸入用戶信息等。編程模式下，共有 5 個菜單，每個菜單下有數個子菜單， 以實現更多的編程功能。
下表為菜單及其子菜單的內容：

標定	氣體檢測	報警設置	數據采集	儀器設置
零點標定	測量氣體	高報警	清除所有數據	操作模式
擴展標定	測量單位	低報警	采集間隔	現場 ID
		STEL 報警	數據選擇	用戶 ID
		TWA 報警	數據采集類型	用戶模式
		報警類型		日期
		聲光報警		時間
				采樣泵占空比
				采樣泵流速
				溫度單位
				語言
				無線電
				實時通信協議
				開機調零
				儀器 ID
				LCD 對比度

進入編程模式后，首先顯示標定菜單。按 N/-鍵可進入下一個菜單項，直到調出想要的菜單。按 Y/+鍵，進入子菜單。

退出編程模式

按模式鍵可退出編程模式，儀器恢復正常工作，在任何一個編程菜單顯示界面下按模式鍵，出現“Updating Settings…”（儀器設置更新中…），保存設置修改后返回。


瀏覽編程模式菜單

通過操作界面上部的“Select”（選擇）、“Back”（返回）“Next”（下一個） 的提示，瀏覽編程菜單，三個選項分別對應 Y/+鍵、模式鍵和 N/-鍵，如下圖所示：
注意：在第一級菜單下，按模式鍵將退出編程模式，返回氣體檢測狀態。編程模式下，3 個操作鍵分別實現以下功能：
操作鍵           編程模式下的功能

短促地按模式鍵，可退出菜單或者數字輸入 輸入數字時增加數值；或者確認某個肯定的選擇輸入數字時減小數值，或確認某個否定的選擇

模式鍵： Y/+鍵： N/-鍵：

標定

有兩種標定選擇：零點（清潔空氣）標定和擴展標定。
按 N/-鍵選擇零點或擴展標定，高光顯示表示選中，按 Y/+鍵選定。

零點標定擴展標定

氣體檢測氣體檢測子菜單包括測量氣體和測量單位


在此菜單下，可以修改報警高限、低限、TWA 和 STEL 限值。按 Y/+進入報警設置菜單。

注意：根據用戶選擇，



1. 按 N/-鍵選擇下一個選項。
2. 按 Y/+確定或取消復項框（單選框內的黑圈代表選中）。確定選擇后，按模式鍵。

此時可選擇保存或取消設定?；蛘弑４嫘略O(shè)置，或者恢復原先的設置。

• 按 Y/+鍵保存修改。
• 按 N/-鍵取消修改，恢復原有設定。

數據采集

 儀器計算并存儲采集到的每組樣本氣體的濃度。在數據采集子菜單中，用戶可以實現以下圖示的任務和功能。

6. 確定選擇后，按模式鍵。

此時可選擇保存或取消以上所作修改?；蛘弑４嫘略O(shè)置，或者恢復原先的設定。按 Y/+鍵保存修改。
按 N/-鍵取消修改，并恢復原先的設定。

手動數據采集


如果儀器設置為手動開啟數據采集，則需要從主菜單進入到數據采集菜單后，選擇開啟或者關閉數據采集功能。


• 當儀器顯示“Start Datalog?”時，按 Y/+鍵開始數據采集，出現“Datalog Started”提示，確定數據采集功能已開啟。
• 當儀器顯示“Stop Datalog Stopped”時，按 Y/+停止數據采集，出現“Datalog Stopped”，確定數據采集功能已關閉。

儀器設置


在此菜單項下，可以修改多個儀器設置，包括設定時間、日期，調整采樣泵的占空比。

衛檢模式

儀器通常在衛檢模式下工作，在此模式下，可以實現基本功能。但儀器也可以在另一種模式-調查模式下工作，這兩種模式的主要區別如下。

衛檢模式：自動檢測，持續運行、采集數據采集、計算參數。調查模式：手動開啟/關閉檢測、顯示檢測讀數。


基本用戶級別與衛檢模式

4. 再次按 Y/+鍵增加數值。
5. 按 N/-鍵移動到下一個數位。
6. 重復上述操作直到 4 位密碼輸入完畢。按模式鍵繼續。操作界面上出現“Calibration”（標定）圖標。

1. 按 N/-鍵進入到“Monitor Setup”（儀器設置）菜單。
2. 按 Y/+鍵選定儀器設置。


在儀器設置菜單下，可以看到“Op Mode”（操作模式）。按 Y/+鍵選定。
屏幕顯示：

衛檢調查
操作模式前的圓圈如為實心，則代表選中。


1. 按 N/-鍵變換選擇。
2. 按 Y/+鍵選定操作模式。
3. 按模式鍵確定所選操作模式。
4. 按 Y/+ 鍵保存修改，返回儀器設置菜單；按 N/-鍵取消修改（返回儀器設置菜單，恢復原有設置）

調查模式下的可選圖形顯示

在采樣過程中，儀器顯示氣體濃度數值，與此同時，通過圖形顯示氣體濃度的波動， 并跟蹤在一段時間內出現的最大值。氣體讀數輪流顯示濃度值和測量單位。

高級用戶級別（衛檢模式和調查模式）

在高級用戶模式下，允許修改比基本用戶更多的儀器參數，兩種操作模式，衛檢模式和調查模式，均可使用這種用戶模式。


高級用戶級別與衛檢模式

儀器操作模式為衛檢模式，進入高級用戶模式（參見儀器設置的檢測模式部分）。儀器在高級用戶級別和衛檢模式下，除了實現常用的檢測功能外，用戶還可自
定義標定氣體和檢測氣體類型。

按 N/-鍵查看菜單，按Y/+鍵選定，儀器顯示“Done”（確定）和“Back”（返回）， 按模式鍵確定選擇。當中間位置顯示下箭頭時按住模式鍵可以關機。

基本用戶級別與調查模式

儀器操作模式為調查模式，進入基本用戶模式（參見儀器設置的用戶模式部分）

在調查模式下，必須手動開啟，儀器才會進行氣體采樣。儀器顯示“Ready…Start
sampling？”（準備就緒…開始采樣？）按 Y/+鍵啟動采樣泵，儀器開始數據采集。采樣過程中，按 N/-鍵可停止采樣，此時儀器顯示“Stop sampling”（停止采樣？）， 按 Y/+鍵確定，按 N/-鍵取消操作，恢復采樣。

高級用戶級別與調查模式

儀器操作模式為調查模式，進入高級用戶模式（參見儀器設置的檢測模式部分）。基本用戶的采樣模式的操作類似，但允許用戶修改標定氣體和檢測氣體類型（詳見檢測氣體部分）。

注意：虛線代表自動切換到下一個界面。


診斷模式

重要！診斷模式僅在制造和維護過程中使用，不屬于日常操作的使用范疇，對高級用戶也是如此。在此模式下，提供傳感器和儀器設置的原始數據，可以調整采樣泵參數，但僅限于專業人員。

注意：以診斷模式開啟儀器，切換到用戶模式，儀器顯示原始數據，需要重啟儀器， 以獲得標準讀數。


進入診斷模式

注意：切換到診斷模式前，需關閉儀器。

長按 Y/+鍵和模式鍵，直到儀器開啟。

儀器經過簡單的啟動程序后，顯示 PID 傳感器的原始數據，這些是未經校正的原始的傳感器讀數。此時儀器已進入診斷模式。

注意：通常在診斷模式下，采樣泵和紫外燈處于開啟狀態。

按住模式鍵和 N/-鍵 3 秒，可進入編程模式，并標定儀器。按住模式鍵和 Y/-鍵 3 秒，可進入檢測模式。
當儀器以診斷模式啟動后，可以通過同時按模式鍵和 Y/+鍵 2 秒，在診斷模式和檢測模式之間來回切換。

在診斷模式下，按模式鍵瀏覽不同參數的菜單界面。


調整停泵閾值

當進氣口被嚴重堵塞時采樣泵未能關閉，或是僅在發生輕微堵塞就關閉，則說明停泵閾值設定得過高或者過低。

依據以下步驟，調整停泵閾值：


泵高速

在診斷模式下，按模式鍵直至顯示“Pump      High”，顯示泵高速狀態下的最大值、最小值和停轉閥值，記錄空轉狀態下的最大值。
堵住進氣口，泵讀數會增加（顯示“I”標記），記錄堵轉狀態下的最大值。。如果讀數沒有明顯的增加，可能進氣口有漏氣或泵有故障。

按 Y/+鍵和 N/-鍵增加或降低停轉閾值，取最大堵塞值和最大空轉值的平均數。按模式鍵退出此界面。

泵低速

在診斷模式下，按模式鍵直至顯示“Pump     Low”，顯示泵低速狀態下的最大值、最小值和停轉閥值，記錄空轉狀態下的最大值。
堵住進氣口，泵讀數會增加（顯示“I”標記），記錄堵轉狀態下的最大值。如果讀數沒有明顯的增加，可能進氣口有漏氣或泵有故障。

按 Y/+鍵和 N/-鍵增加或降低停轉閾值，取最大堵塞值和最大空轉值的平均數。按模式鍵退出此界面。

退出診斷模式

按上述方法推出診斷模式，直接進入編程或檢測模式，也可選擇完全退出診斷模式。

完全退出診斷模式，以便重啟儀器后不再進入診斷模式。關閉儀器后，按模式鍵重啟。

與計算機進行數據交換

連接儀器充電座到計算機后，可以進行數據傳輸，包括下載數據至計算機和更新儀器的韌件（如果必要的話）。


將數據下載至計算機

1. 將數據線與計算機和儀器充電座連接。
2. 將儀器置于充電座中，充電指示燈亮起。
3. 打開 ProRAE Studio 軟件。
4. 在 ProRAE Studio 軟件中點“操作”欄，選擇設置連接。
5. 選擇 COM 端口，建立通信連接。
6. 點選“下載數據”，將數據傳至計算機。
7. 出現“儀器信息”時，點“OK”，操作成功。數據傳輸過程中，顯示進度條。

傳輸完畢后，出現數據存儲信息界面，可選擇發送或打印文件。


將韌件上傳至儀器

上傳韌件之前，需連接計算機與儀器。請按以下步驟建立連接：

1. 將數據線與計算機和儀器機座連接。
2. 將儀器置于機座中，充電指示燈亮起。
3. 打開 RAEProgrammer7000。
4. 選擇 COM 端口，建立通信連接。
5. 點擊“Browse”按鈕，選擇正確的韌件。
6. 點擊“Go”按鈕，開始上傳韌件。

重要！在上傳韌件時，充電座不要使用 AC 適配器。在上傳韌件前先拔掉 AC 適配器，在上傳完畢后再插上。


維護

以下儀器部件需要維護：

• 電池盒
• 傳感器模塊
• PID 燈
• 采樣泵
• 進氣連接管、過濾器

注意：儀器維護應當由專業人員完成。
注意：即使儀器關閉，儀器的印刷電路板仍與電池連通。因此，在儀器維修或更換傳感器及任何內部零前，必須斷開與電池的連接，否則，印刷電路板有可能發生嚴重?fù)p傷。

電池充電與更換

當儀器閃動空電池符號時，電池需要盡快充電。建議儀器在戶外工作回來后一直充電。完全充滿的電池可以連續使用大約 16 小時。對于完全放電電池的充電時間大約為 8 小時。如果需要，用戶可在現場（已知無危險區域）更換電池。
警  告！
為減少點燃危險氣體的危險，一定要在已知沒有危險氣體的環境中對電池充電，更換電池也是如此。

更換鋰電池

1. 關閉儀器。
2. 電池滑扣在儀器的背部 ，推出滑扣松開電池盒。
3. 取下電池腔內的電池盒。
4. 將充好電的電池盒置入電池腔中，確保電池的位置方向正確。
5. 推進滑扣鎖緊電池盒。

更換堿性電池適配器

每臺儀器均配備一個堿性電池適配器（部件號：059-3052-000）。它需 4 節 5
號堿性電池（限用 Duracell MN1500）以替代儀器內的充電電池，可持續使用大約
12 小時。它可以用在由于沒有時間充電的緊急情況下替換充電鋰電池。將電池裝入適配器：

1. 卸下 3 顆十字槽螺絲，打開適配器；
2. 按電池標記的極性(+/-)，插入新的 5 號電池；
3. 蓋上外蓋，把螺絲重新裝上。安裝適配器：
4. 推出滑扣，將鋰電池盒從儀器中取出；
5. 換上堿性電池適配器；
6. 推進滑扣，鎖住電池適配器。

重要信息！
堿性電池不可充電。儀器內部電路自動檢測到堿性電池后，即不會再充電。若把儀器裝到充電座上，堿性電池不會被充電。內部電路設計可以防止安裝堿性電池后損壞堿性電池或充電電路。如果試圖給堿性電池充電，則顯示信息“Alkaline Battery”，意味著儀器不會為堿性電池充電。
注意：更換堿性電池后，請妥善處理舊電池。
警  告！
為減少點燃危險氣體的危險，一定要在已知沒有危險氣體的環境中對電池充電， 更換電池也是如此。
注意：內部充電電路將防止對堿性電池充電。

傳感器/燈清洗及更換

傳感器模塊由數個部件組成，并與燈室相連，如下圖所示：
注意：一般情況下，無需清洗紫外燈。僅在出現以下幾種情況時，請清洗 PID 傳感器、紫外燈或燈室：


1. 標定后讀數仍然不準確
2. 讀數對濕氣十分敏感
3. 化學液體進入該部件導致其損壞

使用外部過濾器有助于防止傳感器被污染。
要取出傳感器組件及紫外燈，小心地擰開燈室蓋上的螺絲，拆除傳感器適配器、進氣探頭以及金屬過濾器，扶住 PID 傳感器，輕敲一下，松動后可直接將其取出。

清洗 PID 傳感器
將整個 PID 傳感器模塊浸入 GC 級甲醇中。推薦使用超聲波清洗傳感器至少 15
分鐘。隨后將其徹底干燥。絕不能用手觸摸傳感器電極。
用一塊浸過甲醇的棉簽，擦拭并清潔燈罩與傳感器連接部位。
將傳感器翻置，使插針向上，能看到傳感器孔，檢查是否有腐蝕或彎折，傳感器金屬插腳必須平直。如果需要，可仔細地處理，確保不要接觸到特富龍點，并相互平行。確保傳感器針的螺母緊固但不要過緊。如果傳感器腐蝕或其他損壞，必須更換。


清潔燈室或更換燈

如果無法開啟紫外燈，儀器會顯示錯誤信息，提示用戶需要更換紫外燈。

1. 若燈仍可使用，可用棉簽以 GC 級甲醇清潔燈室及燈窗表面，在適當壓力下，以環繞的方式擦拭燈窗。清潔后，以一定角度將燈面對光線，以檢查是否有殘余薄膜存在，重復上述步驟直至燈窗清潔。請勿使用水溶液清潔燈。清潔后，應徹底干燥燈及燈室。

注意：請勿用手指或其它物品觸及燈窗表面，以免留下印跡。請勿使用丙酮或水溶液。

2. 若燈未開啟，從燈室中取下 UV 燈。將 O 型圈套入新燈，并將新燈插入，避免與燈窗表面的接觸。
3. 重新安裝 PID 傳感器模塊。
4. 鎖緊燈室蓋。

采樣泵

如果到達采樣泵的使用年限，它將會消耗更多的電能，并且吸氣能力明顯降低。一旦出現這種情況，就需要更換或修理采樣泵。當檢查泵的流速時，確保進氣口的連接緊密，且進氣管的狀態良好。將流速及與儀器進氣口連接。當無氣體泄露時， 流速應當大于 450 cc/min。
若采樣泵不能正常工作，請送到專門的維護點進行測試，必要時進行維修或更換。

蜂鳴器失效	故障原因：  蜂鳴器損壞 解決辦法：  檢查蜂鳴器是否關閉 聯系授權維修中心
進氣口氣體流量小	故障原因：  采樣泵膜片損壞或有積垢 氣流通道有漏孔 解決辦法：  檢查氣流通道是否漏氣以及傳感器 O 型圈、采樣管連接部位或特氟綸管道壓縮裝置是 否損壞 聯系技術支持：+1 408-752-0723 或撥打免費 電話：+1 888-723-4800
操作中出現提示信息“Lamp”	故障原因：  燈驅動電路信號弱或發生損；PID 燈損壞解決方案： 關閉儀器，再重新打開 更換紫外燈

附錄 A：適用的法規要求

059-4020-000-APNDX    Rev A.

本質安全等級：    美國、加拿大認證 ：可在 I 級，1 區（A、B、C、D 組）使用歐洲認證： ATEX (II 1G EEx ia IIC T4)
IECEx (Ex ia IIC T4)
溫度：            -20º C to 50º C (-4º to 122º F)
濕度：            0% to 95% 相對濕度（無冷凝）
